Поквадратная съемка нивелированием с выносом в натуру

[yury]

Знаю по опыту - частенько у домовладельцев к началу укладки брусчатки - дорожек, отмосток начинает болеть голова - как состыковать разноуровневые зоны. Начинают там ступеньки мудрить, подпорные стенки. Изначально потому что топосъемку не сделали, не спланировали вертикально.
Или вот - сколько грунта нужно для газона ? Возят-возят, а все мало и мало...
Или - не сделают уклон, и вода стоит. Или сделают, но с объемами грунта просчитаются.
Практически на каждом участке косяки по вертикальной планировке.

Я сейчас делаю себе сетку на участке 12х18 м (квадраты 3х3 м) под дом с уклоном 1.6 %. Ну и решил закинуть удочку - может еще кому нужно. Возьму недорого. Процесс занимает около 2х дней неспешно, если что.

Завтра еще фотки добавлю.

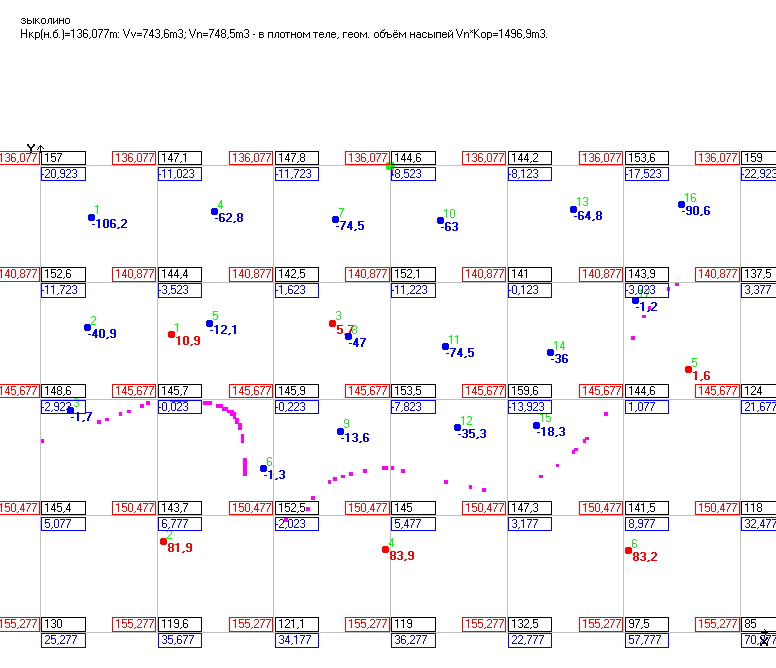

Пока так : Красные, черные отметки и разница (рабочие отметки) уклон на север.


Это по нулевому балансу (без завоза грунта), но можно считать по разному, объемы считать ( в т.ч. с учетом выемок - котлованов под фундаменты)
Можно расчитывать проектную плоскость от любой заданной отметки – фундамент, самая высокая или низкая точка участка. и т.д.

[yury]

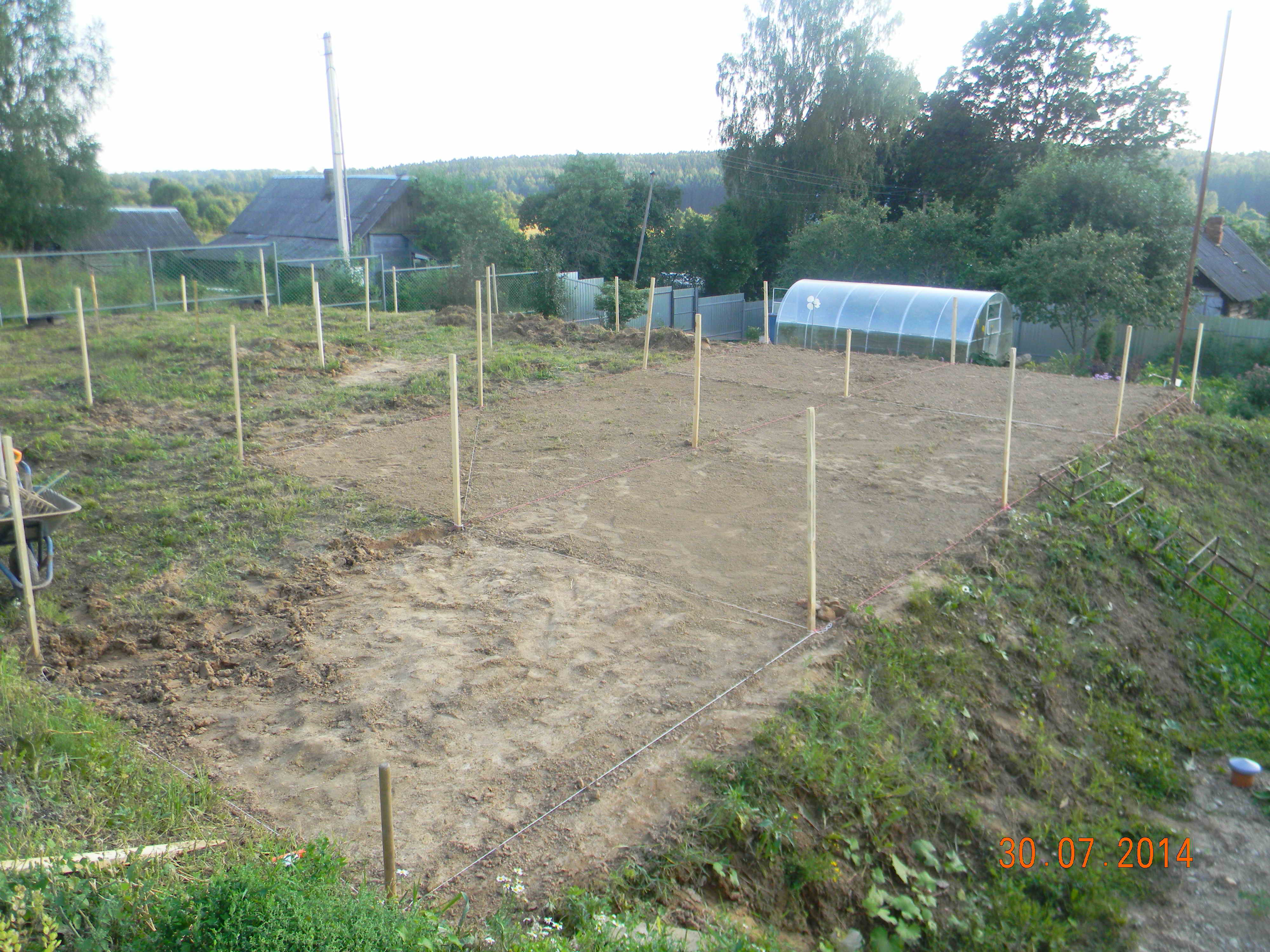

Процесс пошел )

Изображение 6673k.jpg (981.6 КБ) 1618 просмотров

[Tihomir]

а можно таким образом проверить как дом или баня осели?

[yury]

Можно.
Если я правильно понял - нужно померить равномерность осадки по углам. Ноль как бы в высшей точки сруба должен быть ?
Если так, то двумя рулетками и нивелиром 3 угла меряются за 10 минут. Четвертый - за отдельный переход, тоже не проблема.

[Tihomir]

и сколько это в деньгах?

[Tihomir]

yury, я тебя понял!
