Реально ли починить?

[Jester]

Имеется вот такой пульт дистанционного управления. Высаживает аккумулятор или батарейку в ноль, даже когда не используется. Можно ли его починить? Ибо купить такой отдельно не представляется возможным.

[MyX]

Установить между батарейкой и пультом :)

[a.k.a. [T.i.P]]

MyX, изящное решение

[Jester]

Не вариант. :)

[Вездесущий]

За какое время в ноль??
Витки не замкнуты?

[hodok]

Витки, оно же антенна, могут быть и замкнуты по постоянному току, что не означает замыкания по ВЧ - оно же ВЧ антенна...27 МГц, похоже
На плохую антенну передатчик будет работать плохо и батарейку быстро не посадит
Кнопка, скорее всего, какая нить залипла.... вот и шпарит передатчик постоянно, высасывая батарейку

[Вездесущий]

Только 9-го спецу заяву передам..

[Jester]

Аккум высаживает часов за 5-6. При нормальной работе должно хватать на год :) Кнопка не залипла, ибо есть световая индикация при нажатии. Опять же если бы кнопка залипла, то гарнитура постоянно что-нить нажимала бы (это пульт от гарнитуры на мотошлеме).

[FreemanNow]

Может аккумулятор дохлый?

[Jester]

Первое что пришло в голову. Была куплена батарейка. Так же сдохла.

[hodok]

Аккумулятор заменить? Может быть дохлый уже и не держит заряд/не заряжается

[Jester]

hodok читай пост выше.

[FreemanNow]

Jester, все-таки, хорошо бы потребляемый ток померить..

[Jester]

Вечером замерю.

[[HC]hunter]

Ну если ток хорошо жрет - видимо и греется хорошо...?
Может пальцами детальки пощупать? Глядишь, и выяснится случайно виновник...
(если конечно и вправду кнопка не коротит какая-то)

А чо за пульт-то такой? Еще и разъем хитрый как для наушников...

[Jester]

Кнопка 100% не коротит. Функционал в норме. Пальцами не щупал, ибо сразу собрал его обратно. Сегодня заодно с работы пирометр возьму:)
Пульт этот о мотогарнитуры. С разъема сам удивился. Под 2,5мм джек. Он через него заряжается

[Olmer]

Маркировку двух микрух со второй фотки напиши...
Я бы начал с замены часового кварца. :) Если я правильно представляю логику работы пульта этого, то он при нажатии любой кнопки выходит из sleep mode и отрабатывает цикл передачи, после чего обратно засыпает. А если кварц неисправен, то МК начинает тактироваться от RC цепочки и в sleep уйти не умеет уже. :)
Да, греться там ничего не будет, не те токи. :)
И да, замени кварц и вымой плату спиртом изопропиловым. Причем искупай её там подольше и с кисточкой.

[Jester]

Olmer, Прям с языка снял :)))

На одной ATMEL 129 24C02N SU27 A. На второй пусто.

Проверил тщательнее на карявость пайки. Вроде везде нормально.










Смутил косяк на последней фотке. Этот кусок припоя идет с минуса батарейки и упирается в корпус кнопки.

Нагрева замечено не было.

И да, замени кварц и вымой плату спиртом изопропиловым. Причем искупай её там подольше и с кисточкой.

Подобных процессов я никогда не совершал.

[hodok]

Если команды распознаются, то сомневаюсь что проблема в кварце.
Похоже на то, что передатчик постоянно шпарит несущую частоту
Может быть и не из-за того, что кнопка залипла.
По идее, при нажати на любую кнопку должна сформироваться команда на включение передатчика, а тот, в свою очередь, включиться и передать модулированную посылку на приёмник, после чего должен отключиться.

А припой от кнопки надо бы убрать на всякий случай

[Alex_dr]

Расскажи как он работает в нормальном режиме?
Интересует гнездо для зарядки. Он заряжается на месте или его нужно снимать и заряжать зарядным от сети?
Если на месте, то не может заряд утекать обратно через разъем?

[Jester]

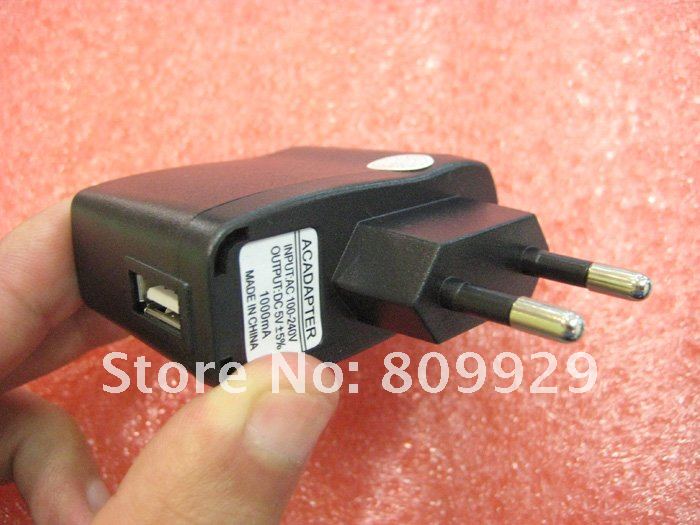

Зарядник это тупо провод с одной стороны джек, с другой USB. Может как от компа, так и от обычного китайского зарядника вот такого типа.

[Jester]

Таки смогет кто починить?

[FreemanNow]

Jester, у тебя тестер есть?
Померь напряжения на микросхемах (больше там активных элементов нет вроде) - по идее, если не нажата ни одна кнопка, питание на микросхемы подаваться не должно..
Прозвони диоды,наверное можно и не выпаивая, если звонится в обе стороны - надо выпаять и прозвонить еще раз. Сдается, что один из них дохлый..

[Jester]

Диоды проверил. Все исправны. Напряжения на микросхемах нет.

Показывает напряжение если плюсовой щуп приложить к плюсовому контакту кнопки, а минусовой к корпусу кнопки. Может в здесь косяк? Это та кнопка, где припой касается корпуса.

[John Watson]

Показывает напряжение если плюсовой щуп приложить к плюсовому контакту кнопки, а минусовой к корпусу кнопки. Может в здесь косяк? Это та кнопка, где припой касается корпуса.

Вряд ли. Проверьте: выводы кнопки изолированы от корпуса.

Возможно, сдох контроллер заряда аккумулятора — пятиногая микросхема на плате B. И тянет заряд потихоньку.

Ток есть чем замерить?

[Jester]

На других кнопках такого не наблюдается. На данный момент только эта аномалия выявлена :)))

На руках только мультимер.

[John Watson]

На руках только мультимер.

Замерьте ток.

[FreemanNow]

Диоды проверил. Все исправны. Напряжения на микросхемах нет.

Показывает напряжение если плюсовой щуп приложить к плюсовому контакту кнопки, а минусовой к корпусу кнопки. Может в здесь косяк? Это та кнопка, где припой касается корпуса.

Самый простой ответ на твой вопрос заключается в изолировании припоя от корпуса - это раз паяльником ткнуть или просто скальпелем прочистить)

[Jester]

Надо время выбрать и паяльник купить. В наличии только старый с огромным жалом :)

Замерьте ток.

Не уверен что торкал туда, куда надо. Но на этих контактах показывает 0,02мА

[John Watson]

Не уверен что торкал туда, куда надо. Но на этих контактах показывает 0,02мА

Мерить нужно между выводом аккумулятора и соответствующим ему контактом на плате. Так делали?

Можно вставить аккумулятор с бумажечкой с одной стороны, чтобы изолировать от контакта, а затем соединить цепь через мультиметр.

И замерить ток в двух режимах: при отпущенных кнопках и при нажатой кнопке.

Что там за аккумулятор используется?
